1 適用范圍

本指南適用于石油煉制工業、石油化學工業企業、及其他涉及揮發性有機物物料生產、使用、運輸或存儲，化工裝置或設備密封點數量不小于 5000 點的各類企業 VOCs 無組織排放控制和環境監督管理，亦適用于相關新建、改建、擴建項目的環境影響評價和環境保護設計中相關的環境保護要求。

2 規范性引用文件

GB 31570-2015 石油煉制工業污染物排放標準

GB 31571-2015 石油化學工也污染物排放標準

GB/T 8170 數據修約規則與極限數值的表示和判定

HJ 733 泄漏和敞開液面排放的揮發性有機物檢測技術導則

3 術語和定義

3.1 石油化學工業

以石油餾分、天然氣等為原料，生產有機化學品、合成樹脂、合成纖維、合成橡膠等的工業。

3.2 石油煉制工業

以原油、重油等為原料，生產汽油餾分、柴油餾分、燃料油、潤滑油、石油蠟、石油瀝青和石油化工原料等的工業。

3.3 揮發性有機物（VOCs）

滿足以下任一條件的有機化合物：（1）在太陽光紫外線存在下，可與氮氧化物發生反應產生光化學氧化物；（2）20℃下蒸汽壓大于10Pa；（3）標準大氣壓下（101.3kPa）下沸點不高于260℃。

3.4有機毒性大氣污染物（OHAPs）

已知或疑似引起癌癥或其他嚴重影響身體健康，如生殖影響和生理缺陷及嚴重惡化環境的有機空氣污染物，參見附錄 A。

3.5 輕液體

在工藝條件下呈液態，且蒸氣壓大于0.3 kPa（20℃時）的VOCs組分質量分?jǐn)?shù)之和不低于20%的物料。

3.6 重液體

除氣體和輕液體以外的含VOCs物料。

3.7 密封點

采用密封措施，阻止設備流體從相鄰結合面間或開口處向外泄漏的點位。 3.8 泄漏排放源

原料中間體存放區、生產車間、輸送管道、生產裝置、中間罐、灌裝線、危險廢物暫存庫、產品等存儲庫、污水池、廢氣處理設施、投料口、采樣口以及任何易產生揮發性氣體泄漏的場所和所有揮發性氣體排放源；以及閥門、法蘭及其他管道連接設備、泵、壓縮機及壓縮機密封系統放氣管、卸壓裝置、開口閥門、攪拌器密封口、通道門密封等易產生揮發性有機物泄漏的設備的泄漏排放。

3.9 設備泄漏

設備泄漏是指因各類泄漏排放源密封失效或密閉性差，致使內部物料逸散至大氣中，造成揮發性有機物排放的現象。設備泄漏需通過感官檢查或儀器檢測發現和判斷。

3.10 泄漏控制濃度

指在相關排放標準或法規中規定的，在泄漏排放源表面測得的VOCs濃度值，表示有VOCs泄漏存在，需采取措施進行控制。它是一個基于經校準氣體校準的儀器的測定讀數。

3.11 泄漏檢測與修復

泄漏檢測與修復是指對工業生產全過程揮發性有機物物料逸散、泄漏進行控制的系統工程。該技術采用固定或移動檢測儀器，定量檢測易產生揮發性氣體泄漏的場所和所有揮發性氣體排放源，從而控制VOCs逸散、

泄漏排放，減少對環境造成的污染。簡稱LDAR。

3.12 校準氣體

指校準時用于將儀器讀數調節到已知濃度的揮發性有機化合物。校準氣體通常是接近泄漏控制濃度的參考化合物標準氣體。

3.13 參考化合物標準氣體

指平衡氣體為高純空氣、相對擴展不確定度不大于2％（k=2）的有證氣體標準物質。

3.14 響應時間

指儀器測定VOCs濃度時，從儀器讀數開始變化到儀器最終顯示穩定讀數的90％濃度顯示所需要的時間。

3.15恢復時間

指儀器測定VOCs讀數穩定后，將探頭瞬間切至零氣，儀器讀數降至穩定讀數的10%所需的時間。

3.16 難/險檢測組件

離地面5米以外或離平臺2米以外的組件，或可能導致檢測人員暴露于直接或間接性危險的組件。

3.17 凈檢測值

扣除環境本底值的檢測值，單位通常為μmol/mol（ppmv）。

3.18 環境本底值

在未受污染影響的情況下，其化學元素分布的正常值，單位通常為μmol/mol（ppmv）。

4 LDAR項目建立

4.1 檢測對象確定

4.1.1審核工廠的物料平衡表、工藝流程圖（PFD圖）、管道流程圖（PID圖）、操作規程、裝置平面布置圖等內容。

4.1.2 分析裝置涉及的原料、中間產品、最終產品和各類助劑的組分和含量，確定需要實施泄漏檢測與修復裝置。泄漏檢測對象應包括作業流體為VOCs含量占比不低于10%(重量百分比)的設備，或OHAPs含量占比不低于5%(重量百分比)的設備。流體作業負壓（指絕對壓力低于96.3kPa，

以下同）運行或年作業時間不大于15天的設備、屏蔽泵、磁力泵、泄放口接入裝置管網的泄壓設備（安全閥），可免于檢測，但應記錄并申報。

4.2 設備編號

用唯一標識符（ID）標識每一個需檢測設備，編號規則見附錄 B。將特殊的設備（難/險于檢測、低泄漏、免于檢測）單獨編號存檔。編號可按照空間位置和工藝流程可將受控設備劃分為多個群組。如將分液罐劃分為罐頂安全閥群組、壓力表群組、放空及人孔群組、液位計群組等，除空冷器外，每一群組包含的受控密封點應控制在1～30個范圍內，且在同一操作平臺可以實施檢測。賦予每個群組唯一性編碼，通常可采用裝置名稱拼音簡稱或采用企業設備管理系統中的裝置代碼加四位數字。例如常減壓蒸餾的某一群組可表示為：ZL-0227?？赏ㄟ^(guò)現場掛牌、拍照或PID標識等方式實現群組準確定位。 在電子版本管路和設備圖紙中標記目標檢測組件ID號，將ID號在現場比對確認，確保在用設備各組件與ID號和圖紙標簽一一對應。如有變化，應隨時更新。

4.3 泄漏檢測 4.3.1 檢測儀器

開展LDAR的企業或第三方機構，應配備VOCs定量檢測儀器。儀器應符合但不限于以下技術要求：

①儀器檢測器類型包括催化氧化檢測器、火焰離子檢測器、紅外吸收檢測器、光離子檢測器等。實施檢測前應通過查證或?qū)嶒?yàn)手段確保所采用的儀器檢測器對所測主要 VOCs或 OHAPs組分有響應。

②測定儀器的量程應能滿足規程中的泄漏濃度控制限值，且其分辯率應保證規程中的泄漏濃度控制限值的±2.5％范圍內可讀。

③儀器應配置一個能向檢測器提供持續流量的電動采樣泵，在采樣探頭頂端安裝玻璃棉塞或過濾器以保護儀器，且在探頭前測得的采樣流量應在(0.10～3.0)L/min 內。

④儀器須具有防爆安全性，儀器必須通過有資質的儀器儀表防爆安全監督檢驗機構的防爆安全檢驗認證。

常規檢測儀器應經過具備相關資質的機構計量檢定合格后，方可作為

LDAR檢測儀器投用。檢定證書應在有效期內。

4.3.2檢測所需試劑

需配備兩種標準氣體用于儀器校準和性能評估：

①零氣：潔凈空氣，其中VOCs含量應小于10μmol/mol，以甲烷計。 ②參考化合物標準氣體：平衡氣體應為高純空氣，參考化合物濃度與泄漏控制濃度（或標準濃度限值）接近，其不確定度應在2％內。

4.3.3檢測頻率

①每個季度，對介質狀態為氣體/蒸汽或輕液的動設備/組件，進行一次儀器定量檢測。

②每半年，對介質狀態為氣體/蒸汽或輕液的靜設備/組件，進行一次儀器定量檢測。根據泄漏風險可加大檢測頻次。

4.3.4檢測步驟

① 檢測環境條件

現場檢測應在儀器使用說明書規定的能正常工作的環境條件下實施。超出使用環境條件，應獲得儀器制造商對使用條件的書面認可。雨雪或大風天氣（地面風速超過10m/s）應禁止作業。 ②環境本底值檢測

每套裝置或單元至少每天進行一次環境本底值測試。每次測試至少取5點，測試點位如圖1所示，測試點距密封點最近不小于25厘米，將5個測試值取平均值作為當日裝置環境本底值。在檢測過程中發現密封點或群組附近的儀器讀數與裝置環境本底值無明顯變化（儀器讀數低于3倍裝置環境本底值），以裝置環境本底值作為該密封點或群組的環境本底值。

圖 1環境本底值檢測位置示意圖

③檢測與讀數

將儀器采樣探頭在密封點表面移動，采樣探頭與密封點邊線保持垂直，采樣探頭移動速度不超過10cm/s。如果發現指示值上升或儀器報警，放慢采樣探頭移動速度直至測得最大讀數，并將采樣探頭保持在出現最大讀數的位置，在該位置的檢測時間不少于2倍儀器響應時間。 ④泄漏確認與標識

滿足如下條件之一即為設備泄漏：

——感官檢查，發現設備表面存在可見泄漏，即：“跑冒滴漏”、“異常聲音”、“異味”等現象；

——凈泄漏濃度檢測值大于泄漏濃度控制限值，泄漏濃度控制限值如表1所列；

——快速泄漏檢測法中采用光學成像儀獲得泄漏信息/影像，并用常規泄漏檢測儀器確定泄漏濃度。

——密封點有滴液。

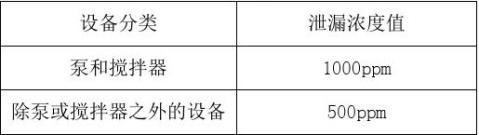

表1

泄漏設備應懸掛顯著帶有編碼的標識牌，且應根據要求及時記錄并進入修復工序。

4.4 泄漏修復

4.4.1首次修復

當檢測過程中，發現有組件檢測值超過泄漏閾值，檢測人員應與企業項目聯系人取得聯系，安排設備維修。在檢測到泄漏后5天內，企業應及時進行首次嘗試維修，并將過程中的數據錄入管理系統中或及時建檔保存。

4.4.2最終修復

在首次嘗試維修后泄漏仍未消除，需進行再次維修或與監管部門協商

將組件移入延遲維修清單中。最終維修的期限為自發現泄漏之日起15天。 4.4.3延遲修復

泄漏之日起15日內仍未完全修復的密封點，且符合以下條件之一才能納入延遲修復范圍：（1）裝置停車條件下才能修復；（2）立即維修存在安全風險；（3）泄漏密封點立即維修產生VOCs排放量大于延遲修復的排放量。修復時間不得遲于泄漏后6個月內。

延遲修復應記錄并向主管部門提供書面說明并預計消漏的時間，并在最短的時間內進行消漏，延遲修復的設備應在下一個停工檢修期間進行修復。延遲修復的設備仍應按規定檢測頻率檢測并記錄。

4.5 檢測質量控制

4.5.1儀器投入使用前必須進行校準。在儀器預熱和零氣校準后，向儀器采樣探頭通入?yún)⒖蓟衔锏臉?biāo)準氣體，按標準值來調節儀器讀數。如果儀器讀數無法調整到合適的濃度值，表明儀器有故障，在使用前必須予以排除。校準可以是單點濃度，該點濃度應接近泄漏控制濃度或標準濃度限值，也可以進行多點校準，泄漏控制濃度或標準濃度限值應在校準濃度的范圍之內。

4.5.2對檢測器進行定期漂移校準，使用的氣體仍用當天的標準氣，儀器校準的相對誤差（漂移測試值-校驗實測值）/校驗實測值）應小于10%，否則當天檢測值無效。

4.5.3 實施LDAR項目的單位應具有化工設計或環境工程設計資質，泄漏檢測技術人員須經嚴格崗前培訓。

5 項目質量保證與控制

5.1 LDAR質量管理體系

5.1.1 LDAR質量管理可納入企業現有質量管理或HSE管理體系，尚未建立質量管理或HSE管理體系的企業，應單獨建立LDAR質量體系。 5.1.2檢測點位達到5萬個及以上的企業應制定泄漏檢測與修復管理制度，并建立設備泄漏與檢測修復數據管理平臺；檢測點位2000個點以上的企業應制定泄漏檢測與修復管理制度，按指南要求定期檢測、修復密封點，并按要求記錄相關數據并保存。

5.2數據記錄

LDAR數據管理平臺應記錄以下信息，并有效保存2年：

1、所有排放源基礎信息，詳見附表1、附表2、附表3。

2、設備泄漏檢測數據，詳見附表4。

3、設備維修數據，詳見附表5。

4、不可達密封點備忘表，詳見附表6。

5、所有排放量計算數據，根據周期性檢測數據，參考《附錄：揮發性有機物排放量計算方法》中對應方法進行計算，并填寫相關表格。

6、企業泄漏檢測現狀評估年度報告，包括企業基本情況、揮發性有機物檢測報告、檢測流程圖、泄漏點及無組織排放情況匯總表及檢測結論、主要泄漏點修復及無組織廢氣整治建議等。

7、企業實施LDAR環境績效評估年度報告，包括實施LDAR前泄漏量、實施LDAR后泄漏量、VOCs及惡臭物質減排量等。

8、所有報告：季度報告、年度報告。

9、采用紅外氣體成像檢測，應保存泄漏視頻。
